Pemampat Nitrogen LW-33/30 – Penggalak N2 Bebas Minyak Berkapasiti Tinggi untuk Aplikasi Perindustrian Tekanan Ultra Tinggi 3.00 MPa

Direkayasa untuk menghasilkan 33 m³/min pada tekanan nyahcas 3.00 MPa, LW-33/30 ialah pemampat nitrogen omboh bebas minyak dua peringkat, tiga baris yang direka untuk suntikan nitrogen tekanan ultra tinggi, sistem pencairan gas dan aplikasi proses petrokimia yang mencabar. Pencemaran minyak sifar, pembinaan tugas berat dan dioptimumkan untuk operasi tugas berterusan pada tekanan yang melampau.

Gambaran Keseluruhan Produk

Yang Pemampat nitrogen LW-33/30 mewakili pencapaian tertinggi dalam portfolio pemampat omboh bebas minyak kami, yang direka bentuk untuk aplikasi nitrogen tekanan ultra tinggi yang paling mencabar dalam infrastruktur gas perindustrian. Dengan kapasiti yang besar sebanyak 33 m³/min dan yang luar biasa Tekanan pelepasan 3.00 MPa, unit ini menduduki segmen tekanan ultra tinggi dalam rangkaian produk kami, memenuhi aplikasi yang memerlukan nitrogen pada tekanan yang jauh melebihi tahap pengedaran konvensional.

Apa yang membezakan LW-33/30 ialah laluan mampatan bebas minyak sepenuhnya digabungkan dengan keupayaan untuk menghantar aliran besar pada tekanan yang melampau. Gelang omboh dan jalur penunggang dimesin dengan tepat daripada bahan komposit PTFE pelincir kendiri termaju yang beroperasi tanpa sebarang pelincir hidrokarbon, memastikan aliran nitrogen kekal bebas sepenuhnya daripada pencemaran minyak. Pada 3.00 MPa, pencemaran minyak surih pun akan sangat pekat dan sangat sukar untuk disingkirkan ke hilir, menjadikan reka bentuk bebas minyak asli bukan sahaja berfaedah tetapi juga wajib untuk aplikasi ketulenan tinggi.

Seni bina pemampat menggunakan dua peringkat, tiga baris (二列三级) Konfigurasi yang penting untuk mengurus nisbah tekanan ekstrem yang diperlukan untuk mencapai tekanan pelepasan 3.00 MPa. Susunan tiga baris memberikan keseimbangan daya yang unggul dan getaran yang dikurangkan berbanding reka bentuk satu baris, manakala pemampatan dua peringkat memastikan kecekapan termodinamik dan suhu pelepasan yang boleh diurus. Setiap peringkat mempunyai penyejukan antara bebas, memelihara integriti elemen pengedap PTFE walaupun di bawah tekanan haba operasi tekanan ultra tinggi. Kerangka besi tuang bertetulang dan aci engkol keluli tempa tugas berat dinilai untuk jangka hayat perkhidmatan minimum sebanyak 120,000 jam di bawah protokol penyelenggaraan standard.

Spesifikasi Teknikal – LW-33/30

* Semua spesifikasi dinilai pada keadaan rujukan standard (ISO 1217, Lampiran C). Prestasi sebenar mungkin berbeza-beza berdasarkan ketinggian tapak, suhu ambien dan keadaan salur masuk.

Ciri-ciri Utama & Kelebihan Kejuruteraan

1. Sistem Pengedap PTFE Bebas Minyak Tekanan Ultra Tinggi

LW-33/30 menggunakan proprietari pemasangan cincin omboh pelincir sendiri dan jalur penunggang dihasilkan daripada komposit PTFE berprestasi ultra tinggi yang diperkukuh dengan gentian kaca, gentian karbon dan zarah gangsa. Formulasi bahan canggih ini mencapai pekali geseran di bawah 0.05 tanpa sebarang pelinciran hidrokarbon luaran, memastikan aliran nitrogen kekal bebas sepenuhnya daripada pencemaran minyak walaupun pada tekanan pelepasan 3.00 MPa. Pada tekanan ekstrem ini, tekanan separa sebarang wap minyak akan menjadi kira-kira 10 kali lebih tinggi daripada pada 0.30 MPa, menjadikan penyingkiran minyak hiliran hampir mustahil. Formulasi PTFE dinilai untuk operasi berterusan pada suhu sehingga 190°C, memastikan integriti pengedap yang boleh dipercayai di bawah tekanan haba yang teruk akibat mampatan tekanan ultra tinggi.

2. Imbangan Daya Tiga Baris untuk Kestabilan Tekanan Ekstrem

Yang susunan silinder bertentangan tiga baris LW-33/30 menyediakan pembatalan daya tertib pertama dan tertib kedua yang luar biasa, mengurangkan daya inersia tidak seimbang yang dihantar ke asas sebanyak lebih 90% berbanding reka bentuk baris tunggal. Pada tekanan nyahcas 3.00 MPa, daya gas puncak pada omboh jauh lebih tinggi daripada pemampat konvensional, menjadikan keseimbangan daya sebagai pertimbangan reka bentuk yang kritikal. Konfigurasi tiga baris mengagihkan daya ini merentasi berbilang silinder, meminimumkan penghantaran getaran dan membolehkan pemampat beroperasi pada blok inersia konkrit bertetulang standard tanpa memerlukan sistem pengasingan getaran khusus. Kestabilan mekanikal ini penting untuk operasi tugas berterusan dalam persekitaran perindustrian 24/7.

3. Mampatan Dua Peringkat dengan Penyejukan Antara yang Dipertingkatkan

Yang seni bina mampatan dua peringkat Secara termodinamik, ia penting untuk mencapai sasaran tekanan nyahcas 3.00 MPa. Nisbah tekanan keseluruhan kira-kira 30:1 hingga 60:1 (bergantung pada keadaan salur masuk) dibahagikan antara peringkat tekanan rendah dan peringkat tekanan tinggi, dengan setiap peringkat beroperasi pada nisbah tekanan yang boleh diurus. Penyejuk antara cangkerang dan tiub berkapasiti tinggi antara peringkat menyingkirkan haba mampatan yang besar, mengekalkan suhu nyahcas di bawah 160°C dan mencegah degradasi haba elemen pengedap PTFE. Penyejuk antara bersaiz besar berbanding kapasiti pemampat untuk memastikan margin penyejukan yang mencukupi walaupun semasa keadaan ambien musim panas atau suhu air penyejukan marginal.

4. Pemacu Voltan Sederhana untuk Integrasi Perindustrian Berkuasa Tinggi

LW-33/30 dipacu oleh Motor aruhan voltan sederhana 350 kW tersedia dalam konfigurasi 6kV atau 10kV, mematuhi kelas kecekapan IEC 60034-1 IE3. Pemacu voltan sederhana adalah penting untuk motor dengan penarafan kuasa ini, menghapuskan keperluan untuk suis voltan rendah yang besar dan kabel tolok berat yang diperlukan untuk setara 380V. Integrasi langsung ke dalam rangkaian pengedaran voltan sederhana perindustrian mengurangkan kos infrastruktur elektrik, meminimumkan kehilangan I²R dalam kabel kuasa dan meningkatkan kecekapan tenaga keseluruhan. Motor ini dilengkapi dengan sistem galas yang teguh yang dinilai untuk beban jejari dan paksi yang berkaitan dengan operasi pemampat tekanan tinggi.

Senario Aplikasi

Suntikan Nitrogen Tekanan Ultra Tinggi untuk Minyak & Gas

Dalam operasi pengeluaran minyak dan gas, LW-33/30 menyediakan nitrogen tekanan tinggi untuk pemulihan minyak yang dipertingkatkan (EOR), operasi pengangkatan gas dan rangsangan telagaTekanan nyahcas 3.00 MPa mencukupi untuk menyuntik nitrogen ke dalam takungan pada kedalaman sehingga 2,000 meter, di mana tekanan formasi memerlukan tekanan suntikan yang tinggi untuk mencapai anjakan yang berkesan. Kapasiti 33 m³/min boleh digunakan untuk pelbagai telaga suntikan secara serentak melalui sistem pengedaran nitrogen bertekanan tinggi berpusat. Reka bentuk bebas minyak adalah kritikal dalam aplikasi medan minyak kerana sebarang pencemaran minyak akan mengubah kebolehbasahan batuan takungan, mengurangkan kecekapan pemulihan minyak dan berpotensi menyebabkan kerosakan formasi.

Sistem Penggalak Pencairan Gas Berskala Besar

Di loji pencairan nitrogen dan kemudahan pemprosesan gas kriogenik, Penggalak nitrogen LW-33/30 memampatkan nitrogen daripada alat pengewap atau sistem penyimpanan cecair kepada tekanan tinggi yang diperlukan untuk pengedaran, pemprosesan selanjutnya atau suntikan semula ke dalam kitaran pencairan. Tekanan pelepasan 3.00 MPa mencukupi untuk memacu nitrogen melalui penukar haba tekanan tinggi, turbin pengembangan dan peralatan proses yang beroperasi pada tekanan tinggi. Reka bentuk bebas minyak menghalang pencemaran peralatan kriogenik, di mana minyak surih pun akan membeku dan menyekat laluan penukar haba, menyebabkan gangguan proses yang dahsyat.

Nitrogen Proses Tekanan Ultra Tinggi Petrokimia

Dalam operasi petrokimia dan penapisan, LW-33/30 membekalkan nitrogen tekanan ultra tinggi untuk lengai reaktor tekanan tinggi, penjanaan semula pemangkin, penyahtekanan kecemasan dan ujian tekanan saluran paipTekanan nyahcas 3.00 MPa mencukupi untuk menyuntik nitrogen ke dalam bekas proses yang beroperasi pada tekanan sehingga 2.5 MPa, mengekalkan selimut gas lengai positif semasa semua fasa operasi. Penarafan tugas berterusan memastikan ketersediaan nitrogen tanpa gangguan semasa kempen pemulihan yang berpanjangan. Pensijilan bebas minyak adalah wajib untuk aplikasi petrokimia di mana nitrogen bersentuhan dengan lapisan pemangkin atau memasuki aliran proses yang mesti kekal bebas hidrokarbon sepenuhnya.

Penjanaan Kuasa & Inersi Turbin

Loji janakuasa gas dan kemudahan kitaran gabungan memerlukan nitrogen tekanan tinggi untuk lengai rotor turbin gas, pembersihan kebuk pembakaran dan pemeliharaan HRSG (penjana stim pemulihan haba) semasa tempoh penutupan. Tekanan nyahcas 3.00 MPa LW-33/30 mencukupi untuk memacu nitrogen melalui laluan dalaman kompleks turbin gas besar dan untuk mengekalkan tekanan positif dalam berkas tiub HRSG semasa gangguan berpanjangan. Kapasiti aliran yang tinggi boleh digunakan untuk berbilang turbin dalam satu kompleks penjanaan kuasa, mengurangkan bilangan unit pemampat yang diperlukan dan memudahkan logistik penyelenggaraan.

Bahan & Pembinaan

LW-33/30 dibina daripada bahan premium yang dipilih untuk keserasian nitrogen tekanan ultra tinggi, rintangan haba yang melampau dan jangka hayat operasi yang lebih lama:

Semua komponen galas tekanan direka bentuk dan dikilangkan mengikut ketat ASME BPVC Bahagian VIII Bahagian 1 atau piawaian GB 150 Cina. Setiap sambungan kimpalan menjalani pemeriksaan radiografi (RT) 100% mengikut Seksyen V ASME, Artikel 2, dan setiap bekas tekanan yang telah siap tertakluk kepada ujian tekanan hidrostatik pada 1.5 kali ganda tekanan kerja maksimum yang dibenarkan (MAWP) untuk tempoh penahanan minimum selama 30 minit. Sistem perpaipan tekanan tinggi diperbuat daripada SS316 yang lancar dengan sambungan bebibir ANSI Kelas 900 untuk memastikan integriti kedap bocor pada tekanan operasi 3.00 MPa.

Garis Panduan Pemasangan & Penyelenggaraan

Keperluan Asas & Struktur

LW-33/30 mempunyai berat kering 6.60 tan dan pusat graviti kira-kira 950 mm di atas plat asas. Reka bentuk silinder bertentangan tiga baris memberikan keseimbangan daya yang luar biasa, membolehkan pemasangan pada blok inersia konkrit bertetulang 12–15 tanBlok tersebut hendaklah dipasang pada pengasing getaran elastomer (frekuensi semula jadi 6–8 Hz). Keperluan jarak minimum: 1.5 m pada bahagian bukan pemacu untuk akses injap, 1.2 m pada bahagian pemacu untuk penyelenggaraan motor dan 2.0 m di atas kepala untuk akses kren semasa baik pulih utama. Paip pelepasan tekanan tinggi mesti disokong dengan betul dengan penyangkut spring dan ditambat untuk mengelakkan keletihan akibat getaran pada 3.00 MPa. Semua sokongan paip mesti direka bentuk untuk menampung pengembangan haba semasa kitaran permulaan dan penutupan.

Reka Bentuk Sistem Air Penyejuk

Permintaan air penyejuk adalah lebih kurang 40 m³/j pada suhu masuk tidak melebihi 32°C. Litar agihan air membekalkan jaket silinder, penyejuk antara dan penyejuk selepas dalam cabang selari dengan injap kawalan aliran individu. Memandangkan nisbah tekanan yang ekstrem, penyejuk antara adalah lebih besar berbanding kapasiti pemampat untuk memastikan margin penyejukan yang mencukupi. Spesifikasi kualiti air: pH 6.5–8.5, jumlah pepejal terlarut < 500 mg/L, kandungan klorida < 50 mg/L (untuk mencegah kakisan tiub SS316), pepejal terampai < 30 mg/L dan jumlah kekerasan < 300 mg/L sebagai CaCO₃. Menara penyejukan gelung tertutup dengan penapisan aliran sisi dan rawatan kimia sangat disyorkan untuk semua pemasangan bagi memastikan kualiti air penyejukan yang konsisten.

Jadual Penyelenggaraan Pencegahan

Reka bentuk bebas minyak LW-33/30 memudahkan penyelenggaraan secara mendadak berbanding alternatif yang dilincirkan. Tiada penukaran minyak, tiada analisis minyak, tiada penggantian penapis dan tiada penukaran kartrij pemisah. Item haus habis guna utama ialah Cincin omboh PTFE dan jalur penunggang, yang biasanya mencapai 3,000–5,000 jam hayat perkhidmatan di bawah keadaan nitrogen bersih pada tekanan ultra tinggi. Plat injap tekanan tinggi mungkin memerlukan pemeriksaan yang lebih kerap daripada setara tekanan rendah disebabkan oleh tekanan mekanikal yang melampau pada 3.00 MPa, tetapi beban penyelenggaraan keseluruhan kekal jauh lebih rendah daripada sistem pelincir minyak.

Pensijilan Pematuhan & Keselamatan

Pemampat nitrogen LW-33/30 direka bentuk, dikeluarkan dan diuji untuk memenuhi atau melebihi piawaian antarabangsa dan rangka kerja kawal selia berikut:

Analisis Prestasi & Kecekapan

LW-33/30 mencapai penggunaan kuasa tentu kira-kira 10.61 kW setiap m³/min nitrogen yang dihantar pada tekanan nyahcas 3.00 MPa. Angka kuasa khusus ini mencerminkan realiti termodinamik mampatan tekanan ultra tinggi, di mana kerja yang diperlukan meningkat dengan ketara dengan nisbah tekanan. Dalam segmen pemampat omboh bebas minyak tekanan ultra tinggi (tekanan nyahcas >2.50 MPa), kecekapan ini sangat kompetitif dan jauh lebih baik daripada pemampat diafragma, yang merupakan alternatif utama untuk perkhidmatan tekanan ultra tinggi bebas minyak. Sebagai perbandingan, pemampat salingan pelincir minyak dalam aplikasi tekanan ultra tinggi yang serupa biasanya menggunakan 11.5–13.0 kW/m³/min, manakala pemampat diafragma mungkin melebihi 18 kW/m³/min.

Sepanjang jadual operasi tahunan standard 8,000 jam, kelebihan kecekapan LW-33/30 berbanding alternatif yang kurang cekap menghasilkan kira-kira Penjimatan tenaga tahunan 200,000–400,000 kWhPada $0.08/kWh, ini mewakili $16,000–$32,000 dalam pengurangan kos elektrik langsung setahun. Walau bagaimanapun, justifikasi ekonomi utama untuk LW-33/30 biasanya adalah penghapusan bahan habis pakai berkaitan minyak dan mengelakkan peralatan penyingkiran minyak hiliran yang akan menjadi mandatori dengan alternatif pelincir. Pada 3.00 MPa, penalti tenaga sistem penapisan minyak hiliran (penapis penyatuan, penjerap karbon diaktifkan, instrumentasi pemantauan minyak) akan menggunakan 5–8% daripada output kuasa pemampat—tambahan 28–56 kW beban parasit yang disingkirkan sepenuhnya oleh reka bentuk bebas minyak LW-33/30.

Yang jumlah kos pemilikan untuk pemampatan nitrogen tekanan ultra tinggi dikurangkan sebanyak anggaran 25–35% sepanjang hayat operasi selama 10 tahun apabila LW-33/30 bebas minyak dibandingkan dengan sistem pelincir dengan penulenan hiliran penuh. Kelebihan TCO ini didorong oleh penggunaan tenaga yang lebih rendah, penghapusan bahan habis pakai minyak, pengurangan tenaga kerja penyelenggaraan dan ketersediaan peralatan yang lebih tinggi.

Keupayaan Penyesuaian & OEM

Kami menawarkan pilihan penyesuaian yang meluas untuk menyesuaikan LW-33/30 dengan keadaan tapak tertentu, keperluan integrasi dan spesifikasi pengguna akhir:

• Pakej Siap Kunci yang Dipasang di Gelincir: Pemampat, motor, antara penyejuk, penyejuk selepas penyejuk, paip pelepasan tekanan tinggi, instrumentasi dan panel kawalan yang telah dipasang pada gelincir keluli struktur dengan lug pengangkat bersepadu dan templat bolt sauh. Pra-ujian kilang untuk semua sistem mengurangkan risiko pentauliahan dan masa pemasangan lapangan sebanyak 60%.
• Konfigurasi Kawasan Berbahaya: Penutup motor dan elektrik yang mematuhi Zon ATEX 2 dan IECEx untuk pemasangan petrokimia. Pengesanan gas bersepadu, kunci pengudaraan automatik dan instrumentasi kalis letupan boleh digabungkan ke dalam sistem kawalan.
• Kawalan Proses Lanjutan: Siemens S7-1200 atau Allen-Bradley CompactLogix PLC pilihan dengan skrin sentuh HMI 10 inci, pemantauan jarak jauh melalui Modbus TCP/IP atau OPC-UA dan penyepaduan DCS/SCADA yang lancar. Interlock keselamatan tekanan ultra tinggi termasuk pemunggahan automatik pada tekanan lampau, injap pengasingan kecemasan dan pemancar tekanan berlebihan.
• Perlindungan Alam Sekitar: Sistem salutan gred marin C5-M untuk pemasangan pantai atau luar pesisir; komponen elektrik tropika untuk suhu ambien sehingga 55°C; dan penutup akustik berkadar IP54 yang mengurangkan pelepasan hingar daripada 88 dB(A) kepada 74 dB(A) pada 1 meter.
• Label OEM & Persendirian: Warna cat tersuai, papan nama berjenama dan pakej dokumentasi setempat untuk pengedar peralatan gas dan penyepadu sistem. Manual teknikal, senarai alat ganti dan prosedur penyelenggaraan boleh dibekalkan dalam pelbagai bahasa.

Konfigurasi tersuai tersedia daripada MOQ 1 unitSemakan kejuruteraan dan penjanaan cadangan biasanya memerlukan 5–7 hari bekerja. Masa penghantaran standard ialah 14–16 minggu; pesanan berulang dihantar dalam masa 10–12 minggu dari pengesahan pesanan.

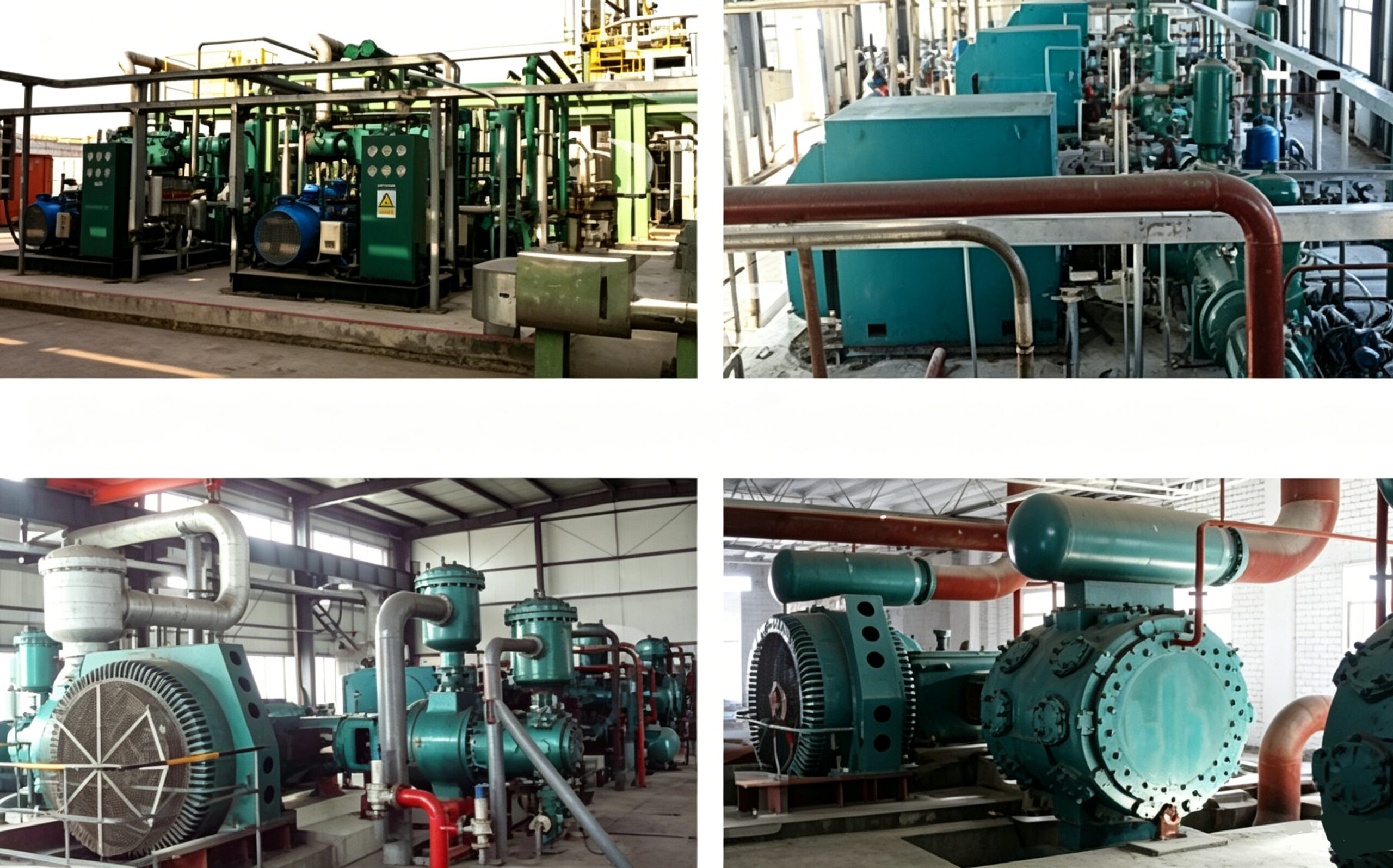

Kajian Kes: Peningkatan Penggalak Nitrogen Loji Pencairan Gas

Pelanggan: Sebuah kemudahan pemprosesan gas kriogenik di Timur Tengah yang menghasilkan nitrogen cecair untuk pasaran perindustrian dan perubatan

Cabaran: Penggalak nitrogen pelincir minyak sedia ada di kemudahan itu (jenama Amerika, 20 tahun beroperasi) mengalami pengaliran minyak secara progresif ke dalam aliran nitrogen bertekanan tinggi yang menyumbang kepada kitaran pencairan. Pencemaran minyak membeku dalam penukar haba utama, menyebabkan penyumbatan yang memerlukan penutupan bulanan untuk pencairan dan pembersihan. Setiap penutupan yang tidak dirancang menelan belanja $45,000 dalam kehilangan pengeluaran, dan pasukan penyelenggaraan menghabiskan 30% masa mereka untuk isu berkaitan minyak. Kemudahan itu memerlukan penggantian bebas minyak yang boleh dipercayai yang mampu memberikan 30+ m³/min pada 3.00 MPa.

Penyelesaian: Kami membekalkan Pemampat nitrogen bebas minyak LW-33/30 sebagai pengganti langsung, dikonfigurasikan pada skid tersuai dengan intercooler bersepadu, aftercooler dan panel kawalan Siemens S7-1200 PLC dengan integrasi SCADA penuh. Jejak skid telah direkayasa agar sepadan dengan asas sedia ada, menghapuskan pengubahsuaian awam. Reka bentuk tiga baris memberikan ciri getaran yang unggul berbanding pemampat baris tunggal yang digantikan, sekali gus mengurangkan tekanan asas. Sebuah bekas lonjakan 5 m³ telah dipasang di hulu untuk menahan turun naik tekanan penimbal daripada penjana nitrogen hulu.

Keputusan yang Diukur Selepas 24 Bulan:

• Kandungan minyak nitrogen: Dikurangkan daripada 2.8 mg/m³ kepada <0.01 mg/m³, mencapai ISO 8573-1 Kelas 0
• Sekatan penukar haba: Dihapuskan sepenuhnya, dengan sifar penutupan pencairan beku diperlukan
• Waktu henti yang tidak dirancang: Dikurangkan daripada 12 hari/tahun kepada 0 hari, menjimatkan $540,000 dalam kehilangan pengeluaran
• Buruh penyelenggaraan: Dikurangkan sebanyak 35% kerana penyelenggaraan berkaitan minyak telah dihapuskan
• Penggunaan tenaga: Diperbaiki sebanyak 8.2% berbanding unit yang diganti, menjimatkan $28,000/tahun
• Tempoh bayaran balik: 1.4 tahun berdasarkan pengurangan masa henti dan penjimatan penyelenggaraan sahaja

“LW-33/30 telah mengubah kebolehpercayaan loji pencairan kami. Sebelum ini, kami memerangi pencemaran minyak setiap bulan. Kini, kami tidak pernah menyentuh penukar haba selama dua tahun. Reka bentuk bebas minyak telah membayarnya berkali-kali ganda dalam masa henti yang dielakkan sahaja.” — Pengarah Operasi, Kemudahan Pemprosesan Gas Kriogenik

Soalan Lazim & Panduan Pemilihan

Produk & Penyelesaian Berkaitan

Untuk gambaran keseluruhan yang komprehensif tentang kami pemampat nitrogen perindustrian portfolio, termasuk pemampat oksigen bebas minyak, pemampat hidrogen, pemampat karbon dioksida dan penyelesaian gas khusus yang direka khas, sila hubungi pasukan kejuruteraan aplikasi kami atau layari katalog produk dalam talian kami.

Bersedia untuk Menaik Taraf Sistem Nitrogen Tekanan Ultra Tinggi Anda?

Jurutera aplikasi kami sedia membantu untuk menilai keperluan aliran nitrogen, keadaan sedutan, sasaran tekanan pelepasan dan kekangan integrasi anda. Kami menyediakan cadangan teknikal percuma, lukisan susun atur asas, gambar rajah perpaipan dan instrumentasi (P&ID), serta analisis jumlah kos pemilikan (TCO) terperinci dalam tempoh 48 jam selepas menerima pertanyaan anda.
